超声波明渠流量计的应用

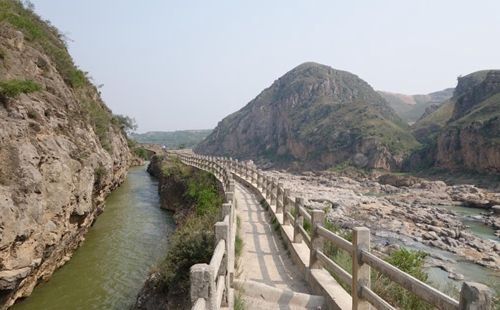

  西安市泾阳县郑国渠是较早在关中建设的大型水利工程，超声波明渠流量计监测地点位于张家山水库下游，郑国渠渠首段。渠道为较为规整的矩形渠道，渠宽为7.8米，安装点位符合前5倍渠宽，后10倍渠宽的测量要求。现场也安装了超声波液位计，可以监测液位，可以根据渠首断面水位流量查算表进行数据比对。

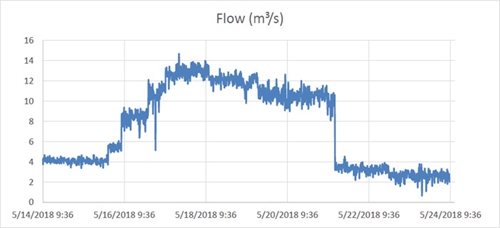

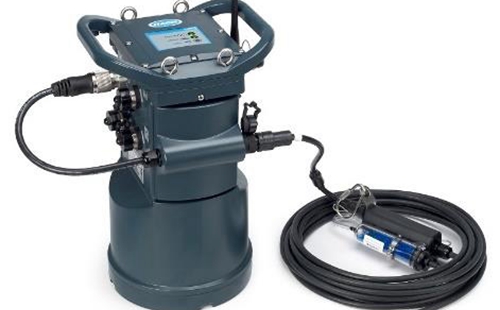

  在郑国渠较大尺寸流量监测的应用中，流量计探头固定在渠底部中间位置，设置相关渠断面参数，仪器根据所测流速以及液位数值，计算流量，测量间隔为10分钟左右/次。数据经采集后汇总分析，结果如图所示。

  其中蓝色数据线为仪器实际测量流量数据（m3/s），数据趋势及实际值与渠首断面水位流量查算表数据对比较为吻合。

  超声波明渠流量计在正确安装及维护正常的情况下，可以用于比较规整的较大明渠的流量测量，数据趋势及实际测量值能够满足客户需求。


  引用资料原文链接：http://www.hach.com.cn/case/av9000liuliangj
